IO-Link 多协议主站

支持多协议主站、4端口、IO-Link Master、Class B、007BA1
支持多协议主站、4端口、IO-Link Master、Class B、007BA1
支持多协议主站、4端口、IO-Link Master、Class B、007BA1
支持多协议主站、4端口、IO-Link Master、Class B、007BA1

支持多协议主站、4端口、IO-Link Master、Class B、007BA1

订货代码:007BA1 订货编号:FNI MPL-502-105-S

IO-Link M12集线器 16×DI PNP(图1)

> 可连接4个 IO-Link 协议设备

> 集成 Profinet、Ethernet/IP、CC-Link IEF Basic 现场总线接口

> 防护等级:IP 67(正确连接时)

> 工作温度范围广:-25...+70℃

> 外壳材料:镀镍Gd-Zn合金

收藏
功能参数 资源下载 相关辅件


技术数据

网络协议Profinet、Ethernet/IP、CC-Link IEF Basic
额定工作电压UB18...30V DC
模块的电流消耗≤ 130mA
辅助输入/输出电源状态US/UA
模块状态指示灯
网络状态指示灯
端口状态指示灯红色,黄色
连接:现场总线M8,4Pin,母头
连接:AUX电源M8,4Pin,公/母头
连接:I/O端口M12,A-coded,4Pin,母头
I/O 端口数目4
输入数量最多4个PNP 输入
输出数量-
输入/输出可配置
最大负载电流,传感器/信道200mA
最大输出负载电流2A
端口状态指示灯(信号状态)黄色LED指示灯
端口诊断指示灯(过载)红色LED指示灯
总电流U执行器≤ 4A
总电流U传感器≤ 4A
防护等级符合IEC 60529IP67(正确连接时)
工作温度-25...+70℃
存储温度-25...+85℃
紧固件2个安装孔

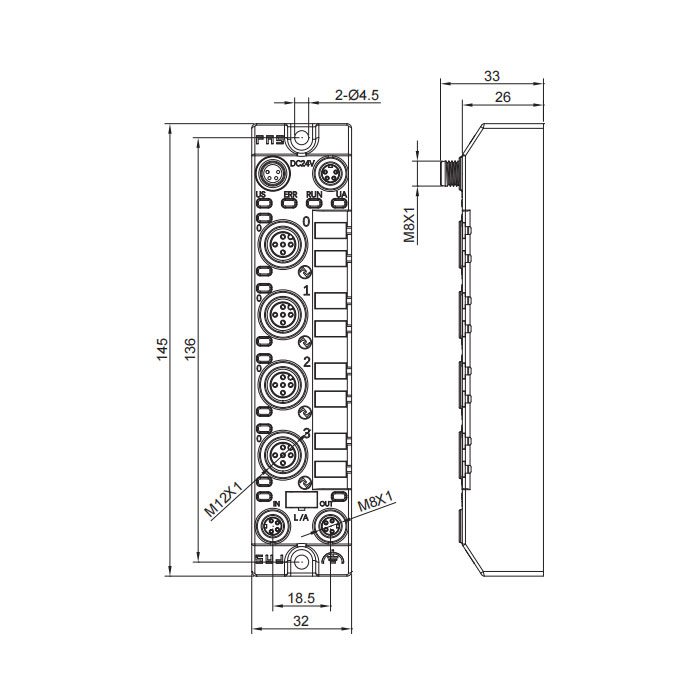

尺寸(长×宽×高)145×32×33 mm
外壳材质镀镍Gd-Zn合金
重量





IO-Link数据

IO-Link Master4×IO-Link
IO-Link版本1.1
端口级别Class B
IO-Link主端口0...3端口可接输入/输出设备
工作模式(3线)SIO、COM 1、COM 2、COM 3
指示灯 通信绿色LED指示灯
指示灯 错误红色LED指示灯
IO-Link设备的最大负载电流2A
