| 工业以太网/ 端口级别 | IO-Link/ Class A |
| 说明 | 扩展模块 |
| 类型 | 16×DI/DO NPN, 自适应 |
| 额定工作电压 UB | 18...30 V |
| IO-Link RUN (运行) 功能指示灯 | 绿色LED指示灯 |
| 电源启动指示灯 | 绿色LED指示灯 |
| 连接：IO-Link | M12，A -coded，公头 |

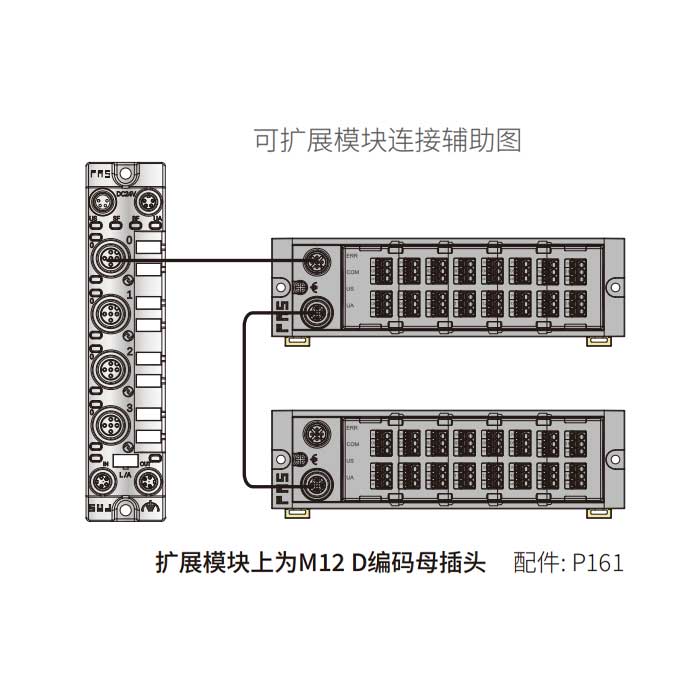

| 扩展口 | M12，D -coded，母头 |
| 连接：I/O 端口 | 接线端子 |
| 连接 US | 通过IO-Link接口 |
| 连接 UA | 通过IO-Link接口 |
| I/O 端口数目 | 16 |
| 输入数量 | 最大16个 NPN 输入 |
| 输出数量 | 最大16个 NPN 输出 |
| 输入/输出可配置 | 自适应 |
| 最大负载电流，传感器 | 0.35 A |
| 最大负载电流，执行器 | 0.5 A |
| 端口状态指示灯 | 黄色/红色LED |
| 总电流 UA | ＜ 2A |
| 总电流 US | 1.2A |
| 防护等级符合 IEC 60529 | IP 20 |
| 工作温度 | -25...+70 ℃ |
| 存储温度 | -40...+85 °C |
| 安装方式 | 35mm DIN导轨 / M4螺丝固定 |

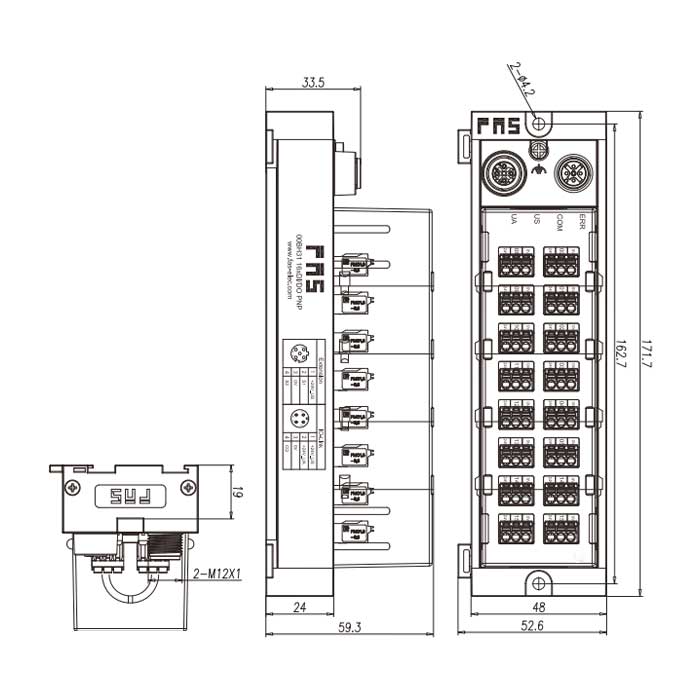

| 尺寸（长×宽×高） | 147.7×48×57.5 mm |
| IO-Link 1.1 | |
| 最大循环周期 | 5 ms |
| IO-Link 处理数据长度 | 4 个输入字节/4个输出字节 |
| 指示灯 通信 | 绿色LED指示灯 |
| 指示灯 错误 | 红色LED指示灯 |
