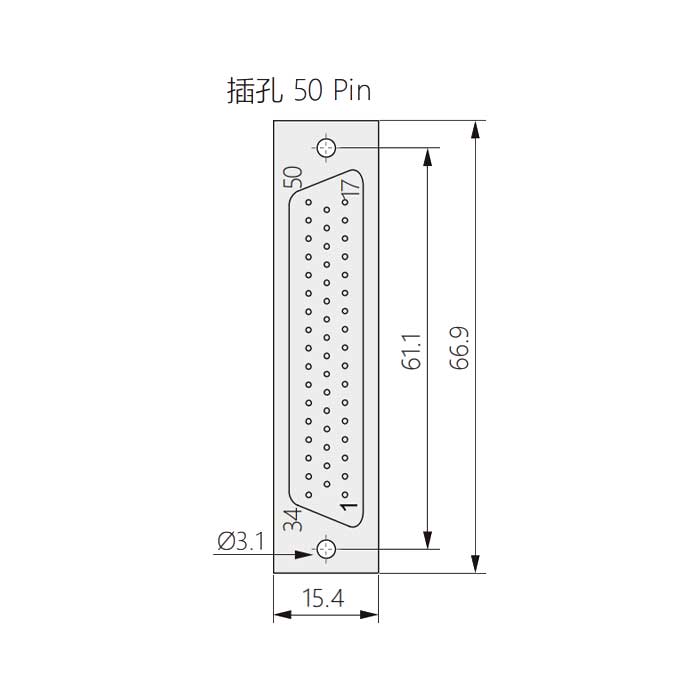

| 类型 | D-SUB 连接器、插孔 | |||||||
| 极数 | 50-pole | |||||||
| 屏蔽 | 是 | |||||||
| 额定电压 | 30 V AC/DC | |||||||
| 额定电流 | 2A | |||||||
| 温度范围 | -25 ... +85 ℃ | |||||||
| 压线方式 | 冷压压接（冷压针见下表） | |||||||
| 压线范围 | 8 ...11 mm | |||||||
| 壳体规格 | 5G | |||||||
| D-SUB 连接器外壳 (技术参数) | ||||||||
| 材质 | 锌压铸，镀镍 | |||||||
| 温度范围 | -35°C … +100 °C（-67°F… +212°F） | |||||||
| 最大锁紧力 | 40 Ncm (0.295 ft.lb.) | |||||||
| 45°出线 |
| |||||||

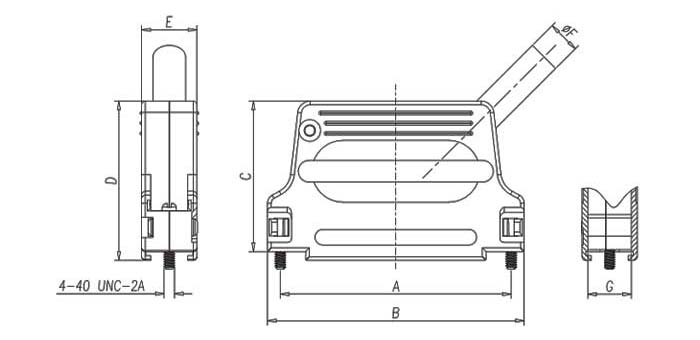

| 壳体规格 | 外壳 | A | B | C | D | E | F | G |
| SIZE1 | 1 / 9 | 25.0 | 32.0 | 40.0 | 42.5 | 15.0 | 3.0 - 9.5 | 12.0 |
| SIZE2 | 2 / 15 | 33.3 | 40.3 | 41.4 | 43.8 | 15.0 | 3.0 - 12.5 | 12.0 |
| SIZE3 | 3 / 25 | 47.0 | 54.3 | 41.4 | 43.8 | 15.2 | 3.0 - 12.5 | 12.0 |
| SIZE4 | 4 / 37 | 63.5 | 70.6 | 41.4 | 43.8 | 15.2 | 3.0 - 12.5 | 12.0 |
| SIZE5 | 5 / 50 | 61.1 | 68.2 | 41.4 | 43.8 | 18.5 | 3.0 - 15.0 | 15.4 |

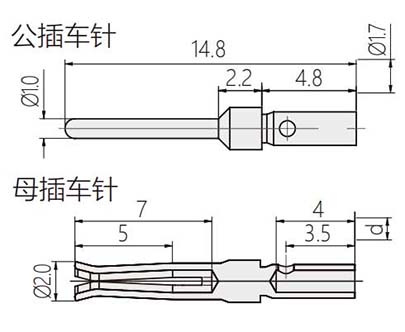

冷压针
| 技术参数 | 线径 | AWG | 车针(100/包) 型号 | 车针(100/包) 订货号 | 尺寸 | |
| 材质：铜镀银/金 | 0.09-0.25mm² | AWG26-22 | DAM-13 | 09670005576 |
| |
| 接触电阻：≤ 4 mΩ | 0.25-0.56mm² | AWG22-20 | DAM-33 | 09670008576 | ||
| 接线形式：冷压接线 | 0.09-0.25mm² | AWG26-22 | DAF-13 | 09670005476 | ||
| 0.25-0.56mm² | AWG22-20 | DAF-33 | 09670008476 | |||
