M8分线盒、单通道、NPN、4端口分体式、带LED、M12集成接口基座、23N4S1
  • M8分线盒、单通道、NPN、4端口分体式、带LED、M12集成接口基座、23N4S1
  • M8分线盒、单通道、NPN、4端口分体式、带LED、M12集成接口基座、23N4S1
  • M8分线盒、单通道、NPN、4端口分体式、带LED、M12集成接口基座、23N4S1

M8分线盒、单通道、NPN、4端口分体式、带LED、M12集成接口基座、23N4S1

订货代码: 23N4S1
系列: FPI 4M-0803N-0000-408

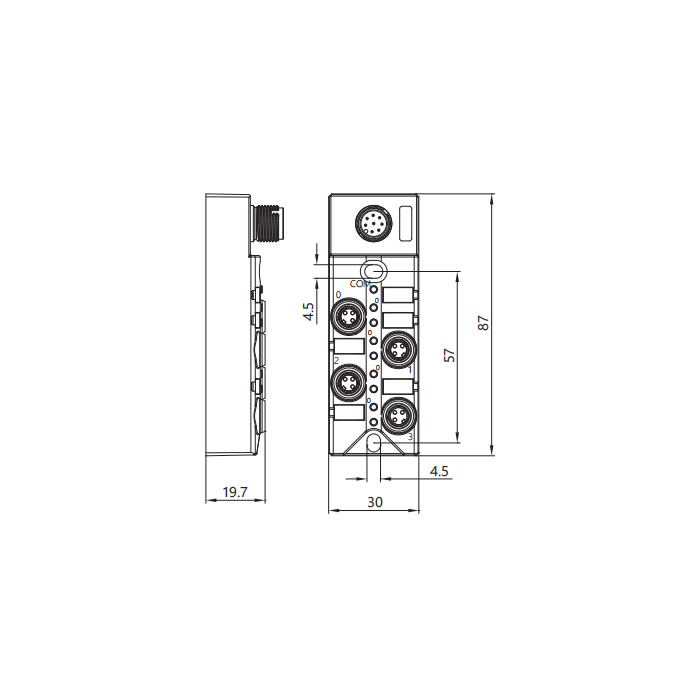

  • M8分线盒 NPN 4端口分体式(图1)
  • 定制、多用途且重量轻，可用作 M8 或 M12 分离器
  • 快速组装并拆卸，便于传输
  • 通过跳线能够进行电位隔离

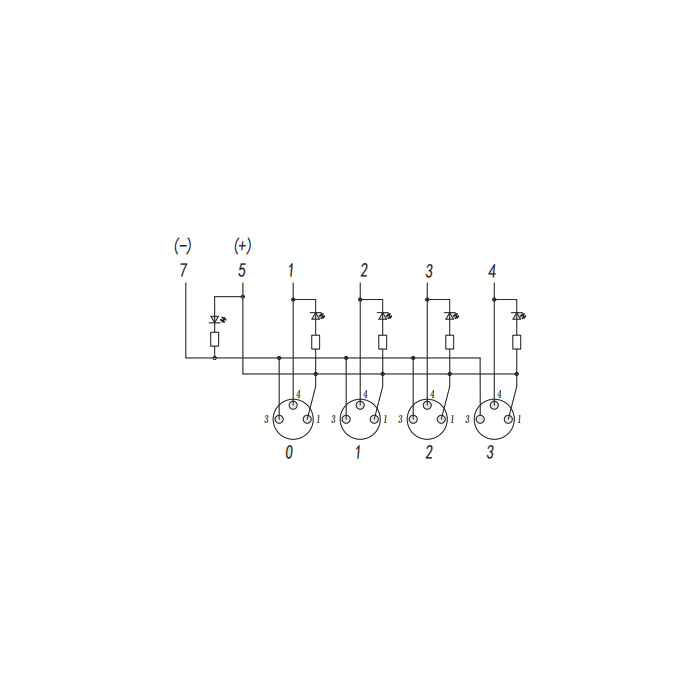

  • 分线盒-8P.png
收藏 询盘

相关配件

  • 功能参数
  • 资源下载
  • 相关视频
类型4路
电路NPN
额定工作电压 UB10...30 V DC
传感器连接3 针母头，M8×1
单个端口最大电流2A
总电流6A
外壳材质PBT ，GF
防护等级符合 IEC 60529IP 67（正确连接时）
环境温度 Ta-40...+85 °C


测试报告

  • 23N4S1 (FPI 4M-0803N-0000-408) -阻燃测试报告(2)

    2024-04-29   3.64MB

测试报告

  • PBT材料 2025-04-16 -阻燃测试报告 (带CNAS)

    2025-04-24   3.13MB

ROHS证书

  • 23N4S1 (FPI 4M-0803N-0000-408) -ROHS检测报告

    2024-08-02   813.01KB

CE证书

  • 连接器&分配器2024-09-04 -CE证书

    2025-04-25   387.84KB

3D数模

  • 23N4S1 (FPI 4M-0803N-0000-408) -3D (STEP文件)

    2023-12-18   1.14MB

2D数模

  • 23N4S1 (FPI 4M-0803N-0000-408) -2D (DWG文件)

    2024-10-11   228.01KB

EPLAN

  • 23N4S1 (FPI 4M-0803N-0000-408) -EPLAN (电气图)

    2024-12-25   154.62KB

操作手册

  • 23N4S1 (FPI 4M-0803N-0000-408) -说明书

    2024-11-29   507.13KB
