M8分线盒、单通道、NPN、12端口分体式、带LED、D-SUB接口基座、23NCT1
  • M8分线盒、单通道、NPN、12端口分体式、带LED、D-SUB接口基座、23NCT1
  • M8分线盒、单通道、NPN、12端口分体式、带LED、D-SUB接口基座、23NCT1
  • M8分线盒、单通道、NPN、12端口分体式、带LED、D-SUB接口基座、23NCT1

M8分线盒、单通道、NPN、12端口分体式、带LED、D-SUB接口基座、23NCT1

订货代码: 23NCT1
系列: FPI 12M-S803N-0000-90T
  • M8分线盒 PNP 8端口分体式套件(图1)
  • 定制、多用途且重量轻，可用作 M8 或 M12 分离器
  • 快速组装并拆卸，便于传输
  • 通过跳线能够进行电位隔离
收藏 询盘

相关配件

  • 功能参数
  • 资源下载
  • 相关视频
类型12路
电路NPN
额定工作电压 UB10...30 V DC
传感器连接3 针母头，M8×1
单个端口最大电流2A
总电流6A
外壳材质PBT, GF
防护等级符合 IEC 60529IP 67（正确连接时）
环境温度 Ta-40...+85 °C


测试报告

  • 23NCT1 (FPI 12M-S803N-0000-90T) -阻燃测试报告(2)

    2024-04-29   3.64MB

测试报告

  • PBT材料 2025-04-16 -阻燃测试报告 (带CNAS)

    2025-04-24   3.13MB

ROHS证书

  • 23NCT1 (FPI 12M-S803N-0000-90T) -ROHS检测报告

    2024-08-02   813.01KB

CE证书

  • 连接器&分配器2024-09-04 -CE证书

    2025-04-25   387.84KB

3D数模

  • 23NCT1 (FPI 12M-S803N-0000-90T) -3D (STEP文件)

    2023-12-18   1.61MB

2D数模

  • 23NCT1 (FPI 12M-S803N-0000-90T) -2D (DWG文件)

    2024-10-10   140.19KB

EPLAN

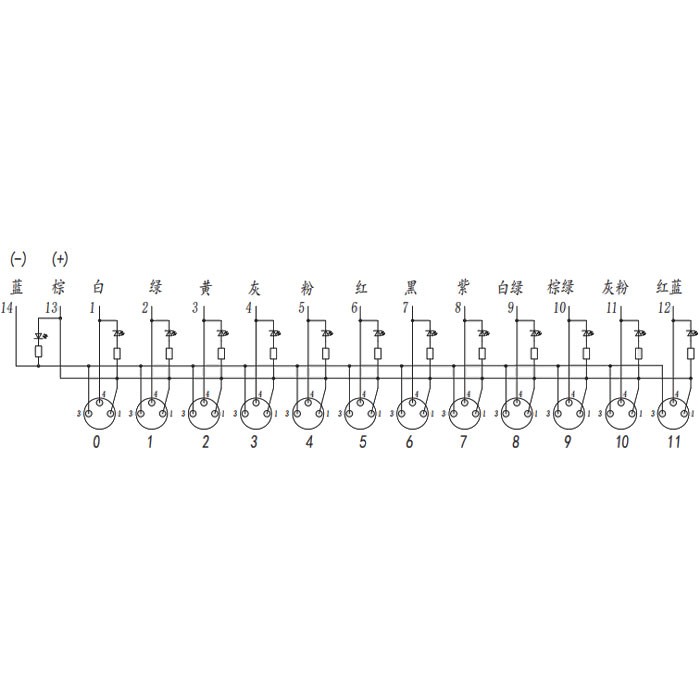

  • 23NCT1 (FPI 12M-S803N-0000-90T) -EPLAN (电气图)

    2024-12-25   660.97KB

操作手册

  • 23NCT1 (FPI 12M-S803N-0000-90T) -说明书

    2024-12-02   505.67KB

集成端口连接器

信号端口连接器

信号端口堵头
