公芯件、冷压接、适配H48B外壳、HDD-108-M(1-108)/HDD-108-MD(109-216)、09161083001/09161083011
  • 公芯件、冷压接、适配H48B外壳、HDD-108-M(1-108)/HDD-108-MD(109-216)、09161083001/09161083011
  • 公芯件、冷压接、适配H48B外壳、HDD-108-M(1-108)/HDD-108-MD(109-216)、09161083001/09161083011

公芯件、冷压接、适配H48B外壳、HDD-108-M(1-108)/HDD-108-MD(109-216)、09161083001/09161083011

订货代码: 09161083001 / 09161083011
规格型号: HDD-108-M(1-108)/HDD-108-MD(109-216)
公芯件、冷压接、适配H48B外壳、HDD-108-M(1-108)/HDD-108-MD(109-216)、09161083001/09161083011
  • 实现预先安装

  • 可提供高集成度连接

  • 可实现快速分解连接

参数表 收藏 询盘

相关配件

  • 功能参数
  • 资源下载
  • 相关视频
类型公芯件
接插件针数1-108/109-216  +PE
额定电流10A
额定电压

250V

接线形式冷压接
线规0.14-2.5 mm2
适配外壳H48B
注：冷压针请单独订购


ROHS证书

  • 重载连接器(XMNEC24001137701)2024-07-18 -ROHS检测报告

    2026-03-23   743.52KB

CE证书

  • 重载连接器(64105253006803)2026-03-19 -CE证书

    2026-03-23   364.54KB

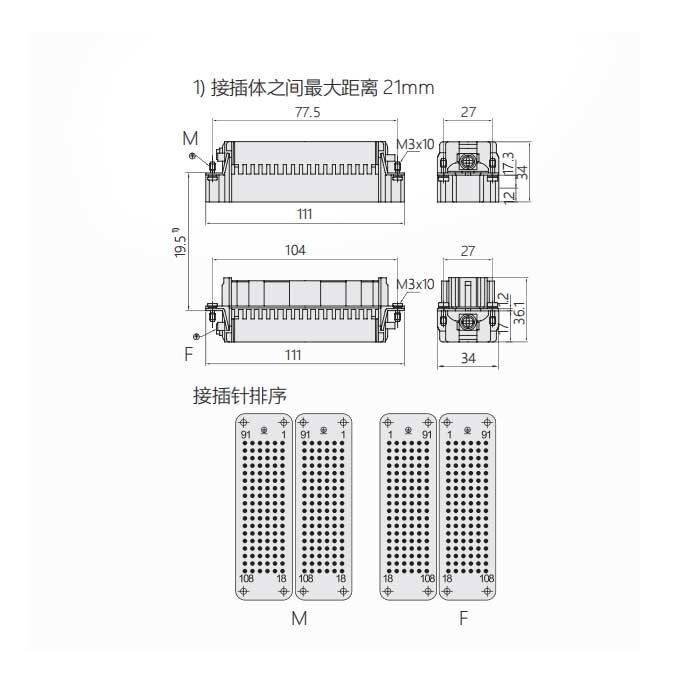

2D数模

  • 09161083011 [HDD-108-MD(109-216)] -2D (DWG文件)

    2026-01-19   125.78KB

3D数模

  • 09161083001 (HDD-108-M) -3D (STEP文件)

    2024-09-06   283.26KB

2D数模

  • 09161083001 (HDD-108-M) -2D (DWG文件)

    2025-11-18   107.96KB
