IO-Link 阀岛适配器

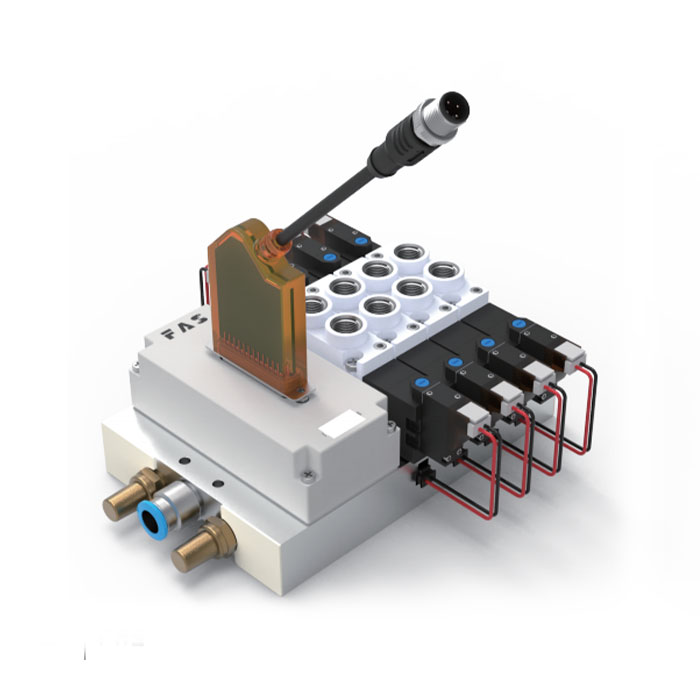

IO-Link Hub、阀岛适配器、00BM11
IO-Link Hub、阀岛适配器、00BM11
IO-Link Hub、阀岛适配器、00BM11
IO-Link Hub、阀岛适配器、00BM11

IO-Link Hub、阀岛适配器、00BM11

订货代码:00BM11 订货编号:FNI IOL-751-V02-K007

IO-Link M12集线器 16×DI PNP(图1)

> IO-Link 协议设备

> SUB-D 25针接口

> 输出数24位

> 适配 Festo CPV,Bosch Rexroth LS04,HF04

收藏
功能参数 资源下载 相关辅件
系列阀岛适配器
输出信号IO-Link
接口SUB-D 25 针
订购代码00BM11
订货编号FNI IOL-751-V02-K007
输入24
IO-Link 处理数据长度4输出字节
最低周期时间3 ms
工作温度-25...+70 ℃
存储温度-25...+85 °C
外壳材质塑料

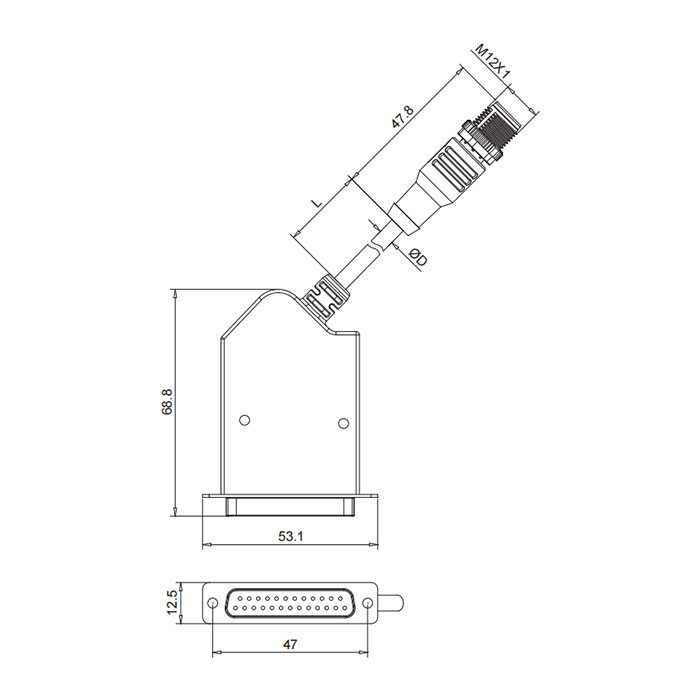

尺寸53×60.8×12.5 mm
带 M12 的电缆长度60 cm
防护等级IP40
错误指示灯红色 LED 指示灯
通讯指示灯绿色 LED 指示灯
额定工作电压 UB18...30.2 V DC
总电流 Us1.6 A

IO-Link 端口接线配置

(M12,A编码,公头)

引脚 1 :+24 V 供电电压
引脚 2 :工作电压 +24 V
引脚 3 :接地,参考电位
引脚 4 :Q/C,IO-Link
引脚 5 :功能接地
IO-Link
模式COM 2
传输速率38.4 kbaud


  • 00BM11 (FNI IOL-751-V02-K007) -EPLAN (电气图)

    2023-11-29|106.99KB

    下载
  • 00BM11 (FNI IOL-751-V02-K007) -IODD 1.1

    2023-11-29|42.67KB

    下载
